寧夏電磁除鐵器造型_規格型號_寧夏電磁除鐵器造型適用范圍的工作原理，干式電磁除鐵器是一種無需水、油等冷卻介質，依靠自然散熱，利用電磁感應原理吸附并清除物料中鐵磁性雜質的專用設備，廣泛應用于煤炭、礦山、建材、化工、糧食等行業，可有效保護后續破碎、研磨、輸送設備，避免設備卡料、磨損甚至損壞，同時提升物料純度，保障生產安全與產品質量。

一、寧夏電磁除鐵器造型_規格型號_寧夏電磁除鐵器造型適用范圍的工作原理主要分類

根據結構形式和卸鐵方式，干式電磁除鐵器主要分為兩大系列，適配不同生產工況需求：

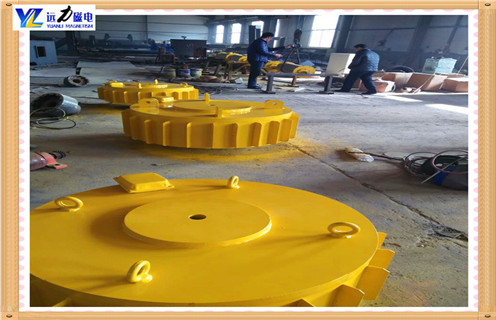

RCDB系列盤式干式電磁除鐵器：屬于非自卸式，結構相對簡單，無自動卸鐵機構，需停機斷電后人工清理吸附的鐵磁性雜質，適合鐵雜含量較少、生產節奏相對寬松的場景，成本較低，維護便捷。

RCDD系列自卸式干式電磁除鐵器：配備自動卸鐵機構，可連續不間斷工作，無需停機清理，適合鐵雜含量較多、生產連續性要求高的場景，能大幅提升生產效率，減少人工干預。

二、寧夏電磁除鐵器造型_規格型號_寧夏電磁除鐵器造型適用范圍的工作原理核心結構組成

干式電磁除鐵器核心由磁體本體、輔助結構組成，自卸式在此基礎上增加專用卸鐵機構，各部件協同作用，確保除鐵效果與設備穩定運行。

(一)基礎磁體本體(所有型號通用)

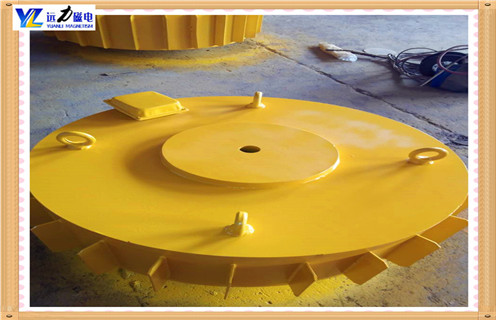

外殼(磁軛/箱體)：采用厚鋼板焊接成型，既是設備的主體框架，也是磁路的重要組成部分，起到導磁、屏蔽磁場的作用，避免磁場外泄影響周邊設備。外殼外部通常焊接散熱片，用于線圈工作時的自然散熱(干式自冷核心);整體采用全密封結構，經真空干燥和樹脂澆注處理，具備良好的防塵、防雨、耐腐蝕性能，可適應礦山、粉塵車間等惡劣工況。

電磁勵磁系統：核心動力源，決定磁場強度與除鐵能力，由三部分組成：

鐵芯(磁芯)：采用高導磁硅鋼片或優質電工鋼疊壓而成，分為上、下鐵芯及磁軛，核心作用是引導磁場集中于設備工作區域，減少磁場損耗，提升磁場利用率。

勵磁線圈：采用高強度漆包線繞制而成，是磁場產生的核心部件。線圈空隙采用專用環氧樹脂真空澆注填充，固化后形成堅固整體，不僅具備優異的絕緣性能，還能提升散熱效果和抗震能力，延長線圈使用壽命。

磁極：位于鐵芯底部，是磁場直接作用于物料的區域，表面經平整處理，確保磁場均勻分布，能夠強力吸附物料中的鐵磁性雜質(如鐵釘、鐵屑、鐵塊等)。

接線盒：采用密封式設計，用于連接內部勵磁線圈與外部勵磁電源(整流控制箱)，具備防水、防塵功能，可有效保護接線端子，避免因粉塵、水汽導致短路故障。

吊掛裝置：由吊環、吊桿、鏈條等部件組成，用于將除鐵器懸掛在輸送機皮帶上方(或其他物料輸送路徑上方)，吊掛高度可根據物料厚度、皮帶速度等工況靈活調節，確保除鐵效果。

(二)自卸式專用結構(RCDD系列)

為實現連續自動卸鐵，自卸式干式電磁除鐵器在基礎本體上增加了以下部件，無需停機即可完成鐵雜清理：

卸鐵皮帶機構：包括專用耐磨卸鐵皮帶、傳動滾筒、從動滾筒、托輥/支撐輥。卸鐵皮帶環繞磁體本體設置，表面光滑，可緊密貼合磁極表面;傳動滾筒由減速電機驅動，帶動皮帶循環運轉，將吸附在磁極上的鐵雜剝離;從動滾筒用于皮帶張緊與導向，托輥/支撐輥用于支撐皮帶，防止皮帶下垂，確保皮帶運轉平穩。

驅動系統：由減速電機、鏈輪/鏈條組成，為卸鐵皮帶提供穩定動力，轉速可根據生產工況(鐵雜含量、皮帶速度)靈活調節，確保卸鐵徹底、高效。

機架：用于支撐整個自卸機構，連接磁體本體與驅動裝置，保證結構穩定性，避免設備運轉時產生晃動，影響除鐵效果。

清掃裝置：安裝在非磁性面?zhèn)?，采用刮板或毛刷結構，用于清理卸鐵皮帶上殘留的細小鐵屑，防止鐵雜二次掉落回物料中，避免二次污染。

三、寧夏電磁除鐵器造型_規格型號_寧夏電磁除鐵器造型適用范圍的工作原理

干式電磁除鐵器的工作核心是電磁感應與磁場吸附，整體流程簡潔，各結構協同作用：

供電啟動：外部整流控制箱向勵磁線圈通入直流電，勵磁線圈在電流作用下產生強磁場。

磁場集中：產生的磁場通過鐵芯、磁軛引導，集中于底部磁極區域，形成高強度、均勻分布的吸附磁場。

鐵雜吸附：物料通過輸送機皮帶(或其他輸送方式)從除鐵器下方經過時，物料中的鐵磁性雜質在磁場引力作用下，被吸附到磁極表面(非自卸式)或卸鐵皮帶上(自卸式)。

鐵雜清理：

非自卸式(RCDB)：當鐵雜積累到一定量后，停機并切斷電源，磁場消失，吸附的鐵雜在重力作用下脫落，或通過人工清理干凈，清理完成后重新開機工作。

自卸式(RCDD)：驅動電機帶動卸鐵皮帶持續運轉，將吸附在皮帶上的鐵雜帶離磁場區域(磁場消失處)，鐵雜在重力作用下掉入預設的集鐵箱，皮帶經清掃裝置清理后，循環回到磁極區域繼續吸附鐵雜，實現連續自動卸鐵。
